主要特性
帶寬 200 MHz (1202F+) / 120 MHz (1122E+)
實時采樣率 500 MSa/S (1202F+) / 1 GSa/S (1122E+)
存儲深度 32 Kpts (1202F+) / 1 Mpts (1122E+)
2 通道+1 外觸發通道
超豐富的測量類型
· 超豐富的測量種類，32種自動測量功能，滿足測量者的所有需求
· 測量涵蓋全方面參數類型，支持電壓、時間和延遲測試種類
· 參數顯示隨心所欲，可以同時顯示32種參數，亦可任意搭配五組參數顯示
· 測量涵蓋全方面參數類型，支持電壓、時間和延遲測試種類
· 參數顯示隨心所欲，可以同時顯示32種參數，亦可任意搭配五組參數顯示
聚焦重點，一鍵ZOOM
· 獨創的局部波形擴張功能，分析波形精準到位
· 兩行窗口顯示，給用戶局部與整體的把控
· 一鍵ZOOM操作，簡潔方便
· 兩行窗口顯示，給用戶局部與整體的把控
· 一鍵ZOOM操作，簡潔方便
強大的運算功能，精準波形處理
· 支持常用的+、-、*、/、FFT等運算功能
· 支持通道波形和FFT波形分屏顯示
· 支持粗調/細調切換，實現精確化操作
· 支持通道波形和FFT波形分屏顯示
· 支持粗調/細調切換，實現精確化操作
嵌入式幫助，讓使用變得更簡單
· 幫助系統嵌入所有功能鍵中，長按功能鍵可實時了解相應功能
· 人性化幫助系統，用戶操作變得更加簡單
· 人性化幫助系統，用戶操作變得更加簡單
規格參數
| 帶寬 | SDS1122E+：120 MHz SDS1202F+：200 MHz |
| 實時采樣率 | SDS1122E+：1 GSa/s SDS1202F+：500 MSa/s |
| 通道數 | 2 + EXT |
| 存儲深度 | SDS1122E+：1 Mpts SDS1202F+：32 Kpts |
| 觸發類型 | 邊沿、脈寬、視頻、斜率、交替 |

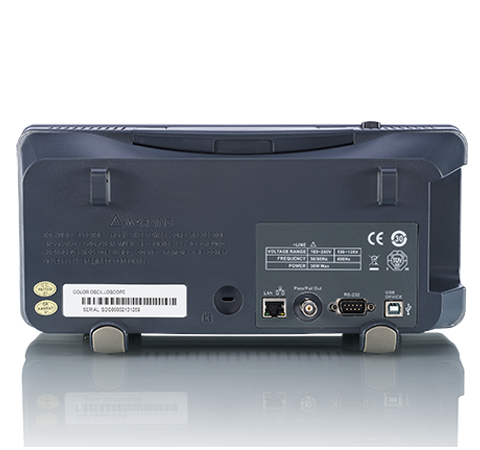

| 接口 | USB Host、USB Device、LAN、Pass/Fail |
| 標配探頭 | 2 套無源探頭 |
| 屏幕 | 7 英寸 TFT-LCD 顯示屏，分辨率 800*480 |
| 重量 | 凈重 2.5 Kg |
型號
模擬帶寬
通道數
最高實時采樣率
最高波形捕獲率
最大存儲深度
參考價(含稅)
SDS1202F+
200 MHz
2 + EXT
500 MSa/s
-
32 Kpts
電商SHOP專賣
SDS1122E+
120 MHz
2 + EXT
1 GSa/s
-
1 Mpts
電商SHOP專賣
