泰克PA3000 功率分析儀

Tektronix PA 3000是一到四通道功率分析器，它是為測試當今的單相和多相、高效率的功率轉換產品和設計而優化的。使用它可以快速可視化、分析和記錄電力效率、能源消耗和電氣性能，以達到最新的區域和國際標準，包括級別VI、EnergyStar、CEC、IEC 62301、CQC-3146等。

關鍵特征和規格

• 一到四通道支持單階段和三階段應用
• 10 MW待機功率測量
• 1 MHz帶寬
• 1毫秒/秒抽樣率
• 16位A/D
• 100階調和分析
• ±0.04%的基準電壓和電流精度
• 測量到30A

  RMS

  和600 V

  RMS

  第二次禁止酷刑公約(2000 V)

  PK)

• USB和LAN接口標準(GPIB選項)
• 自由PWRVIEW軟件
• 全彩色圖形顯示，用于直觀地讀出測量值、波形、諧波和能量積分圖

用于研發和驗證的基本功率測量工具

• 高精度支持測試外部AC/DC電源的VI級效率標準。
• 能源星號和CEC等標準集成模式下的專用能耗測試
• 完全符合iec 62301備用電源要求的測試解決方案
• 高1 mhz帶寬支持cqc-3146的LED模塊能源認證要求以及高基頻設計的諧波分析。
• 50多個標準測量功能，包括諧波、頻率和星三角洲計算。
• 用于熱電偶、速度傳感器和扭矩傳感器等傳感器數據的多個模擬和數字輸入。
• 內置±15V外部換能器以支持大電流應用

應用

• 交直流電源和LED驅動器
• 電器和消費類電子產品
• UPS系統、逆變器和DC/AC轉換系統
• 無線電池充電
• 三相電動機及驅動器

交直流電源和LED驅動器

主要測試包括效率、待機功率、諧波、勵磁涌流和功率因數等輸入功率參數。PA 3000的圖形彩色顯示和PWRVIEW軟件在執行這些測試時提高了生產率。

效率測試

• 0.04%的電壓和電流基本準確度使各種規范標準的高效率測試和增量設計變更成為可能
• 兩種電源同時測試的1~4個通道
• 寬的動態范圍從90μA到30A允許測試空載通過滿載。

備用功率測試

• 90μ一種用于待機功率測試的電流測量能力低至10兆瓦，以支持要求較低的低功耗設計
• 完全符合iec 62301 ED2.0備用功率標準試驗，并按標準要求計算設備不確定度
• 長平均使待機功率穩定
• 自動測距模式允許無間隙測量。

諧波分析

• 電壓和電流諧波分析高達100

  TH

  命令
• 簡便的THD和失真因子測量

極限及規格測試

• 使用免費PWRVIEW軟件的自定義限制設置使標準和規范測試能夠設置限制

勵磁涌流測試

• 具有1 MS/s采樣率的最小最大保持特性允許測試涌流事件

輸入功率分析

• 50多個測量參數，包括功率因數、峰值系數、THD。
• 連續1ms/s采樣率可對非正弦信號進行精確和無間隙的輸入功率分析。

電器和消費類電子產品

關鍵測試包括能源消耗和備用電源。PA 3000的內置測試模式簡化了測試設置。

能耗測試

• 專用能源消耗(Integrator)模式使家庭和辦公設備的安裝和測試變得容易
• 使用PWRVIEW的自動上移測距功能可實現無堵塞的能耗測試。
• 用于長期監測的綜合圖和趨勢圖
• 1至4通道可同時測試多個產品

備用功率測試

• 90μ的電流測量能力和現代電器待機功率測試的各種測距特性
• 完全符合iec 62301備用功率標準試驗，并按標準要求計算設備不確定度
• 長平均使待機功率穩定
• 自動測距模式允許無間隙測量。

太陽能逆變器和UPS系統

關鍵要求包括系統效率測試和單相或三相輸出波形分析.PA 3000支持在PWRVIEW軟件或USB記憶棒中進行長期數據記錄。

系統效率測試

• 多達四個通道，用于同時測量UPS系統或太陽能逆變器的所有階段
• 高交流(0.04%)和直流(0.05%)基本精度，以準確測量所有轉換級
• 90μA-30 A直流電流測量允許在廣泛的負載范圍內進行測試
• 現有的高精度電流傳感器能夠在千瓦范圍內進行高功率測試。
• 波形視圖允許在單相和三相系統上同時監視所有階段。

輸出電壓和功率分析(1θ&3θ)

• 單相和三相系統的默認接線配置使得設置和測試復雜的電壓和功率參數變得容易。
• 3相3線(3V3A)的配置允許星三角洲轉換線路到線路電壓，線路到中性電壓和相位或中性電流測量。
• 電壓峰值系數、vthd和高達100階的諧波可用于分析各種負載情況下的輸出電壓。
• PWRVIEW長期監測軟件的趨勢圖
• 數據記錄通過USB閃存驅動器或PWRVIEW軟件，用于長期跟蹤數據。

有線和無線汽車電池充電器

關鍵測試包括效率和諧波分析。4通道PA 3000允許在無線充電系統的每個階段測試功率，包括發射機和接收器。

效率測試

• 高交流(0.04%)和直流(0.05%)基本精度，準確測量所有電池充電器級
• 30千瓦范圍內分流式高精度電流傳感器
• 背板上標準±15V電源為外部電流傳感器供電
• 最多可有四個通道在無線充電器的每個階段進行測試，包括發射機和接收器。
• 基于PWRIVEW軟件的專用效率測量和PA 3000上的數學功能使設置更容易
• 1 mhz帶寬可精確測量高頻發射機和接收機功率信號的rms和效率。

諧波分析

?

• 1 mhz帶寬使發射機和接收機上具有khz基頻的無線充電器能夠進行諧波分析。
• 電壓、電流和功率諧波達到100

  TH

  用THD和失真因子排序分析失真輸入輸出信號

三相電機驅動

關鍵測試包括輸出功率、效率和諧波分析。PA 3000的PWRVIEW軟件提供向?qū)?qū)動的設置，以簡化三相三線和三相四線測試配置。

輸出功率

• 專用PWM電機驅動方式測試輸出電壓波形
• 在pwm模式下采用數字濾波的高頻采樣，在所有測量中仍然使用預濾波數據的同時抑制載波頻率和檢測電機頻率。
• 優化了穩態三相功率測量對輸出的影響。

效率測試

• PWRIVEW軟件上的專用應用向?qū)Ш蚉A 3000上的數學功能使電機驅動效率的設置更容易
• 可用的三相三線配置使測量三相輸入和輸出變得容易，有四個通道，以提高系統效率。
• 四個額定為±10V的模擬輸入和兩個1 mhz帶寬的計數器輸入可以測量整個機械系統的效率。
• 30千瓦范圍內分流式高精度電流傳感器
• 背板上標準±15V電源為外部電流傳感器供電

PWRVIEW軟件中的PWM電機效率向?qū)?/trans>

諧波分析

• 精確的頻率檢測從0.1Hz-1 mhz實現精確的頻率和諧波測量從低到高的電機速度。
• 電壓、電流和功率諧波達到100

  TH

  用THD和失真因子分析畸變輸入輸出信號，了解信號的加熱效應。

PWRVIEW諧波分析

PWRVIEW PC軟件

PWRVIEW是一個支持Windows PC的軟件應用程序，它贊揚并擴展了PA 3000的功能。PWRVIEW使您能夠執行以下操作：

• 通過儀器的任何通信端口(USB、LAN、GPIB、RS-232)與PA 3000通信
• 遠程更改儀表設置
• 從儀器中實時傳輸、查看和保存測量數據，包括用戶定義的hi/lo極限波形、諧波條形圖和圖表。
• 在一段時間內或使用手動觸發器記錄測量數據
• 同時與多個PA 3000儀器通信并下載數據
• 創建計算功率轉換效率和其他值的公式
• 將測量數據導出為.csv格式，以便導入其他應用程序
• 使用向?qū)?qū)動的接口，只需單擊幾下就可以為關鍵應用程序自動化儀器設置、數據收集和報表生成。
• 根據IEC 62301 ED 2.0和MIL-STD-1399對低功耗備用設備執行自動完全遵從性測試-300 B節
• 使用PWRVIEW的其他信息可在內置在線幫助中獲得，也可以從Tektronix網站下載為PDF文件。去

  www.tek.com/手冊/下載

  并搜索PWRVIEW在線幫助(Tektronix部件編號077-1165-00)。

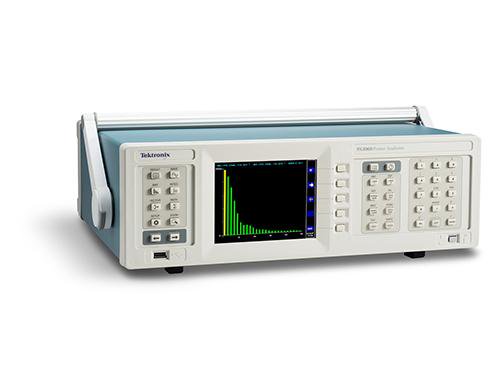

PA 3000前面板

PA 3000后面板有四個輸入通道和可選的GPIB接口

可用測量

VRMS-電壓均方根	ACF-AMPS峰頂系數	成人禮f-基本VA小時
ARMS-AMPS RMS	VTHD-電壓總諧波畸變	VarHf-基本工作小時
瓦特-瓦茨	VDF-電壓畸變系數	Vf-基本電壓均方根
Va-Volts-Amps	VTIF-伏特電話影響因素	Af-基本安培均方根
Var-電壓-電流無功功率	ATHD-放大器總諧波畸變	Wf-基本權力
頻率	ADF-安培失真系數	Vaf-基本的表面權力
PF-功率因數	ATIF-AMPS電話影響因素	Va射頻-基本無功功率
VPK+-電壓峰值(正)	Z-阻抗	PFf?-基本功率因數
VPK--電壓峰值(負)	r-電阻	VRNG-電壓范圍
APK+-峰值(正)	x電抗	ARNG-安培范圍
APK-峰(負)	人力資源小時	VLL-電壓線路對線路
V直流電-直流電壓	WHR-瓦特小時	V林-電壓線路對中性點
A直流電-直流Amps	Vahr-VA小時	An-中性電流(或3相電流3p3w)
VRMN-電壓校正平均值	VarHR-var小時	v諧波.電壓諧波
ARMN-改進后的平均數	AHR-安培小時	諧波-調幅諧波
VCMN-電壓校正校正平均值	WAV-平均瓦特	W諧波.瓦特諧波
ACMN-改進后的校正平均值	PFAV-平均功率因數
VCF-電壓峰值系數	CVAr-校正變量

測量通道

一到四個通道，工廠可配置

電壓連接(4毫米安全香蕉插孔輸入)	測量到600 VRMS，直流至1兆赫，連續測量至2000伏PK，最大峰頂系數為10
30a電流連接(4毫米安全香蕉千斤頂輸入)	測量到30ARMS，直流到1 MHz，連續測量到200 APK，最大峰頂系數為10 測量到75ARMS對于不重復的1s
1次電流連接(4毫米安全香蕉插孔輸入)	對1A的測量RMS，直流至1兆赫，連續測量至5APK，最大峰頂系數為10 對2 A的測量RMS對于不重復的1s
外部電流連接(2毫米安全香蕉插孔輸入)	測量到20VPK，直流至1兆赫，連續測量至50VPK為1
模擬卡電源輸出	±15V供給±15V±5%，250 mA最大(保護)/模擬卡輸出
每個測量通道包括一組4mm可堆疊的香蕉安全測試引線和2mm可堆疊香蕉安全測試引線。

規格

除另有說明外，所有規格均有保證。除另有說明外，所有規格均適用于所有型號。規格如有更改，恕不另行通知。

有關PA 3000 Power Analyzer產品規格的詳細信息，請參閱PA 3000電源分析儀儀器規范文件，Tektronix部件編號077-1252-00，可從www.tek.com/手冊/下載.

電流精度

• 精度ARMS

• (45赫茲至850赫茲)

• 1分流

• ±0.04%讀數±0.04%范圍

• 30A分流

• ±0.04%讀數±0.04%范圍

• 外分流

• ±0.1%讀數±0.04%范圍

• 精度ARMS，典型

• (10赫茲至45赫茲，850赫茲至1兆赫)

• 1分流

• ±(0.05+2×10)

  -5

  ×f)%讀數±0.05%范圍±40μA

• 30A分流

• ±(0.05+2×10)

  -5

  ×f)%讀數±0.05%范圍±4mA

• 外分流

• ±(0.1+2×10)

  -5

  讀數±0.05%范圍±1.1mV

• 精度A直流電

•


• 1分流

• ±0.05%讀數±0.1%范圍±100μA

• 30A分流

• ±0.05%讀數±0.1%范圍±10 mA

• 外A分流

• ±0.1%讀數±0.1%范圍±1.1mV

• 范圍

• (峰值)

• 1分流

• 12.5 Ma，25 Ma，50 Ma，125 Ma，250 Ma，500 Ma，1.25 A，2.5 A，5A

• 30A分流

• 500 Ma，1A，2A，5A，10A，20A，50A，100 A，200 A

• 外A分流

• 50 MV，100 MV，200 MV，500 MV，1V，2V，5V，10V，20V

電壓精度

• 精度VRMS(45赫茲至850赫茲)

• ±0.04%讀數±0.04%范圍

• 精度VRMS(10赫茲至45赫茲，850赫茲至1兆赫)，典型

• ±(0.05+1×10)

  -5

  讀數±0.05%范圍±20 mV

• 精度V直流電

• ±0.05%讀數±0.1%范圍±50 mV

• 范圍(峰值)

• 5V，10V，20V，50V，100 V，200 V，500 V，1000 V，2000 V

補充特性

以下規范是提供有關儀器功能和性能的附加信息的補充特性。這些特性是不必要的規范；它們描述了PA 3000的典型性能。

有關PA 3000 Power Analyzer產品規格的詳細信息，請參閱PA 3000電源分析儀儀器規范文件，Tektronix部件編號077-1252-00，可從www.tek.com/手冊/下載.

• 小時精度

• ±0.0125%

• 瓦茨精度(45赫茲至850赫茲)

• ±(V)

  RMS

  ACC×A

  RMS

  )±(A)

  RMS

  ACC×V

  RMS)

• 瓦特小時精度

• ±(Wattc+Houracc)

• Va精度(45 Hz至850 Hz)

• ±(V)

  RMS

  ACC×A

  RMS

  )±(A)

  RMS

  ACC×V

  RMS)

• PF精度

• WACC/VA

• 頻率精度

•


• 0.1赫茲至10赫茲

• 0.1%的閱讀

• 10赫茲至1兆赫

• 0.5%的閱讀

• 模擬輸入

•


• 范圍

• 10V

  直流電

  范圍：±1V至±10V

  V直流電范圍：±0.1V至±1V

• 準確度

• ±0.2%讀數±0.2%范圍±0.005 V

• 采樣率

• 每秒1000個樣本

通信

• IEEE-488(選項)

• IEEESTD 488.1兼容

• RS-232

• 波特率從9600 bps，19200 bps(默認)和38400 bps

  8位，無奇偶，1停止位，硬件流量控制

  9銷男性D型連接器

• 以太網

• ieee 802.3兼容，10 BASE-T

  具有鏈接和活動指示符的RJ-45連接器

  端口5025上的TCP/IP連接

• USB設備

• USB 2.0兼容，全速(12 MB/秒)

通用規范

• 電磁兼容

• 符合歐盟EMC指令

• 安全

• 符合歐盟低壓指令

• 溫度

•


• 操作

• 0°C至40°C(32°F至104°F)，70%的相對濕度達到31°C(87.8°F)

• 儲物

• -25°C至65°C(-13°F至149°F)

• 高度

• 海拔2000米(6562英尺)

• 熱身時間

• 一小時

• 校準周期

• 一年

• 電源

• 100 V至240 VAC，50 Hz或60 Hz，120 VA最大值

• 換能器電源

• ±15V，每個模擬卡最大電流250 mA

• 介電強度

• 電源進水口(帶電+中性點對地)：1.5千伏交流

  電壓測量輸入：2千伏PK來到地球

  電流測量輸入：2千伏PK來到地球

• 維數

•


• 用手柄和腳

• 高14.6cm×45 cm寬×33.5 cm(5.75×17.75×13.2英寸)

• 沒有手柄和腳

• 高13.2厘米×42厘米寬×33.5厘米(5.2厘米×16.5英寸×13.2英寸)

• 重量

• 9.5kg(20.9磅)-4通道儀表安裝了GPIB選項

• 保修

• 三年
